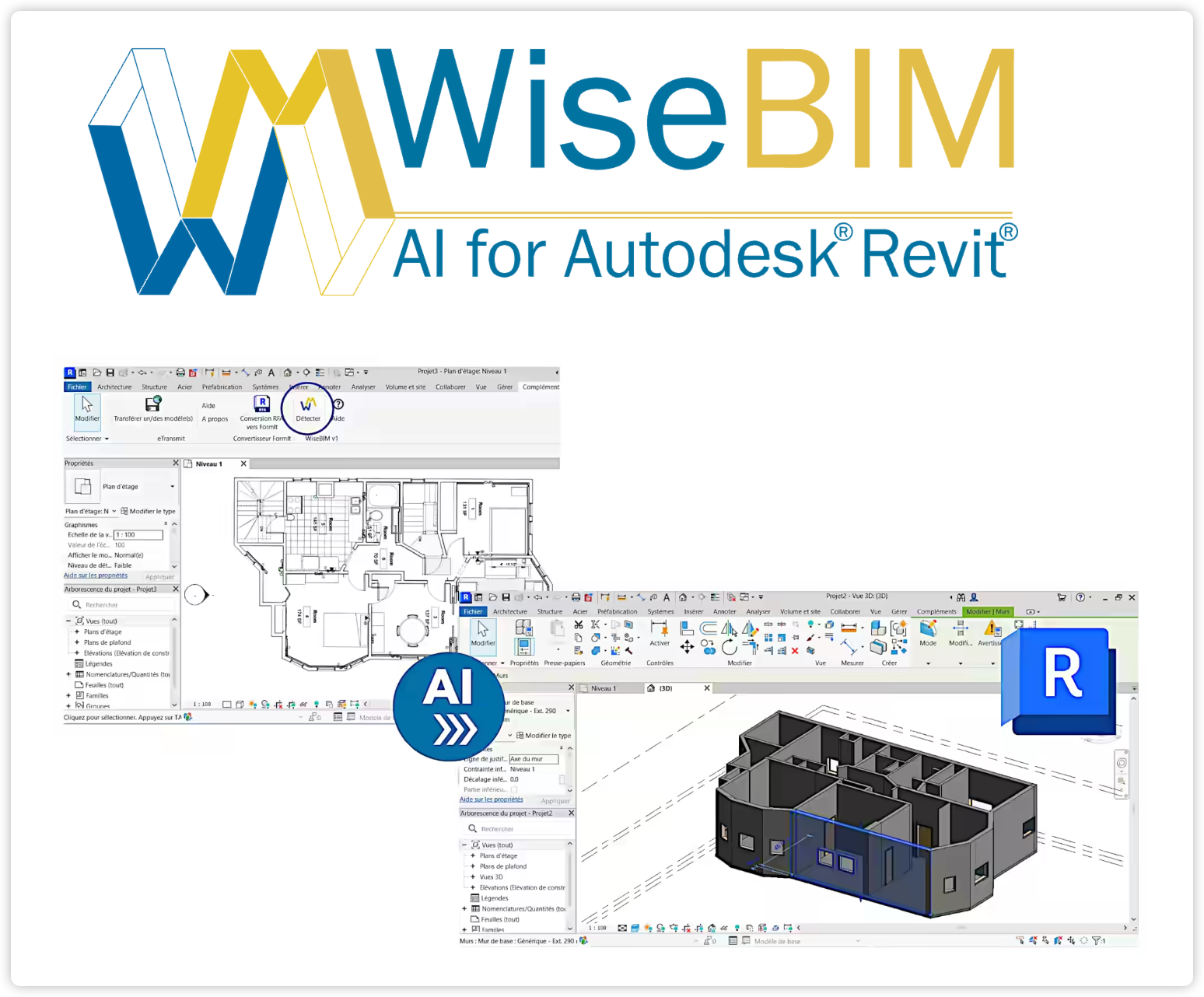

法国软件初创公司 WiseBIM 推出了 Revit 的新插件，利用人工智能将二维平面图转化为 Revit 模型。这个工具主要面向设计事公司、咨询公司、施工总包和资产管理方，帮助他们利用多种格式的 2D 图纸，快速生成 3D 模型。
看到标题和推荐语，你大概率会想：这不在国内早就被玩烂的 Revit 翻模插件嘛，好几家公司都有，国外公司怎么 2024 年才跟进呢？
仔细看了一下，这工具还真有点货，国内的翻模插件必须基于 AutoCAD 文件，并且对图纸的图层整理要求还不低，往往为了能自动翻模，需要把图纸大改一遍。

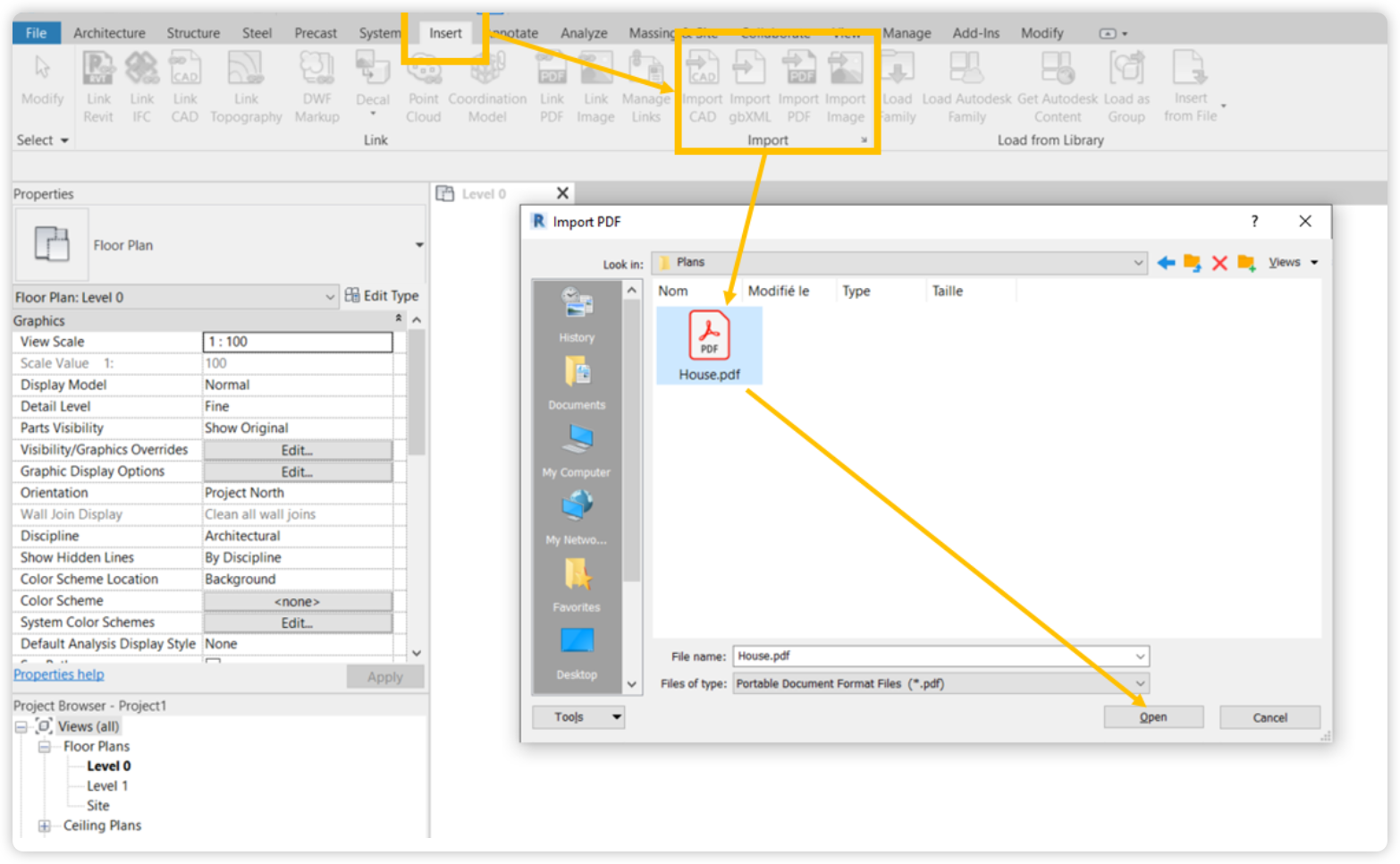

而这个 WiseBIM，则是支持众多的格式，包括矢量和光栅格式（DWG、DXF、PDF、JPEG、TIFF、PNG），导入这些图纸之后，可以将二维建筑平面图转化为 Revit 模型。
在刚刚发布的第一个版本中，生成的元素有墙、门、窗和板。这看上起比全专业建模还差很多，但有一个不错的场景：在那些年代比较久远、DWG 图纸已经丢失的项目，或者相关方面不愿意为你提供 CAD 原图的项目，只要有纸质图，就能扫描成它支持的格式，进行批量自动建模，尤其是图片格式和 PDF 格式，能翻模还是很方便的。
比如国内很多城市正在风风火火搞的城市体检、老城改造等项目，快速批量把建筑模型作为基底搞出来，再以它为基础进行其他专业的建模工作。

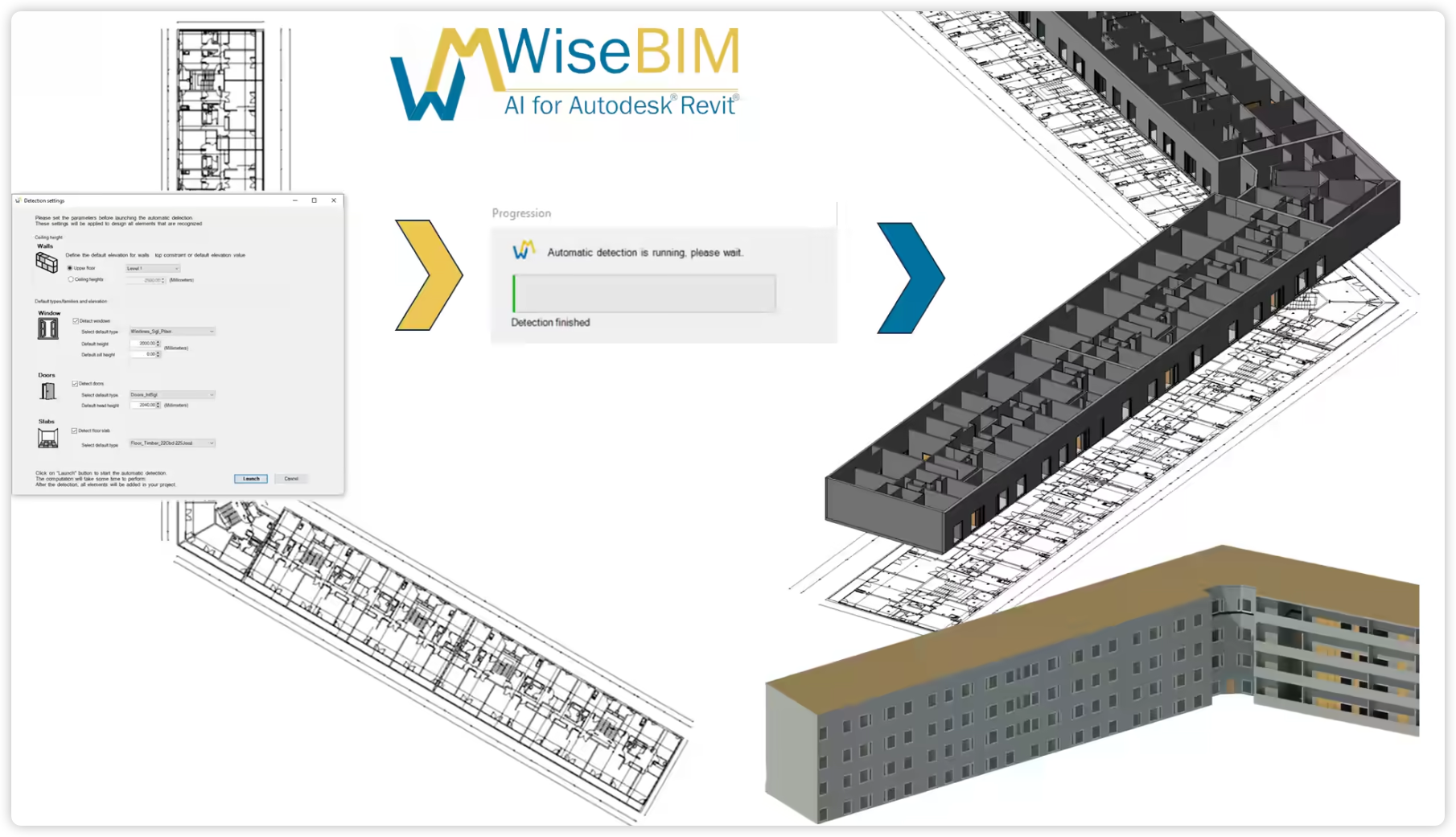

根据 WiseBIM 公司自己的说法，这款软件使用人工智能来检测元素。检测面积为 100 平方米的平面图只需几秒钟，检测面积为 3,000 平方米的平面图则需要大约两分钟。

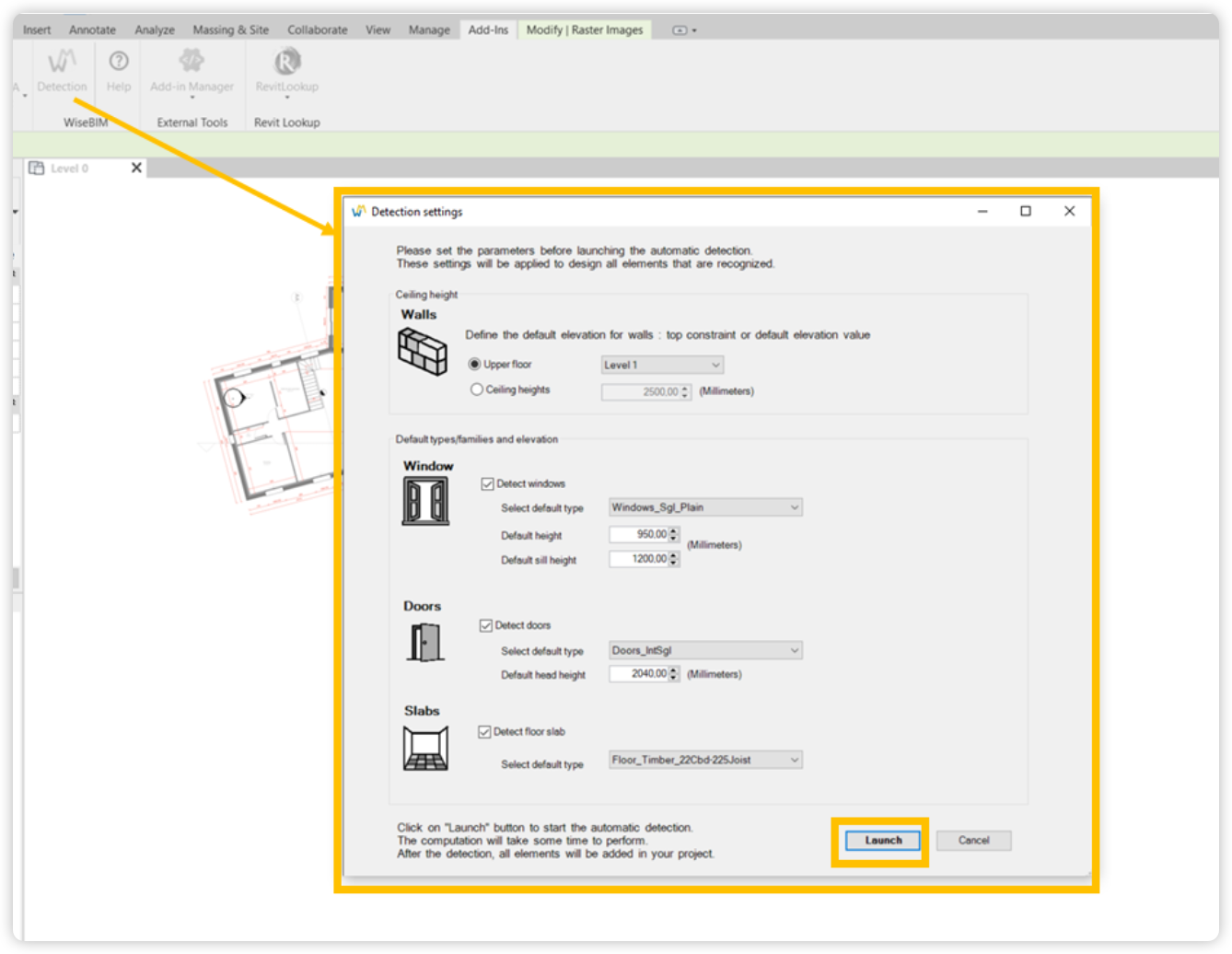

在启动自动识别图纸的程序之前，必须对图纸进行比例缩放（尤其对于图片格式），还必须定义一些参数，告诉软件要检测哪些元素，以及应用于建立三维模型的默认参数，为墙、窗、门和楼板设置默认的参数和类型。

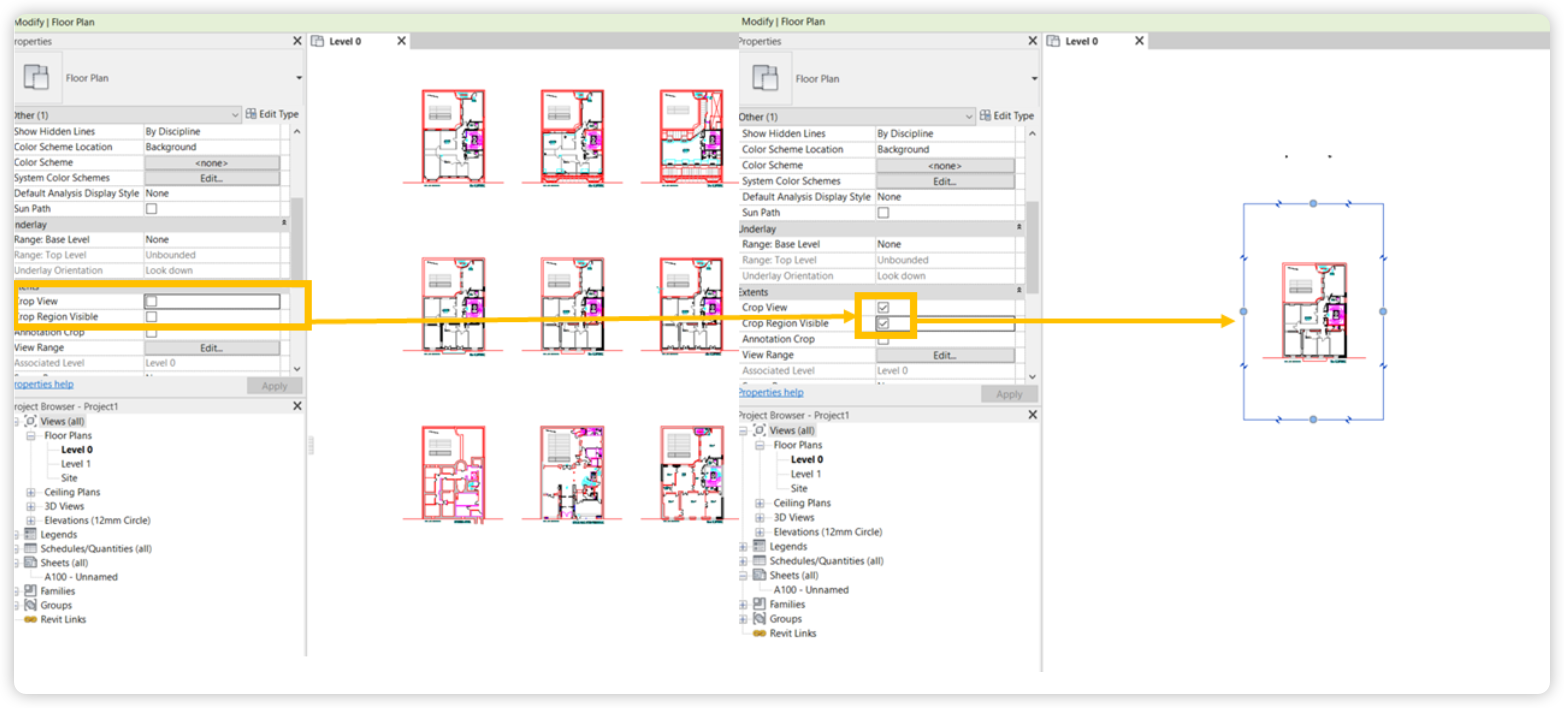

导入的文件里如果有多张平面图（一般都会这样出图），那么可以通过视图裁切，确定识别哪部分的平面图。
软件会自动识别并检测图纸里的墙，墙的高度则是识别图纸中的标高，或手动设置默认值，每一堵墙都和一个族和类型相关联，族类型会根据墙的厚度自动命名。
另外，门窗和楼板会识别图纸上的位置尺寸，也可以提前手动设置好类型。
像是墙、板、门、窗这类构件，在一般建筑里算是最好建的模型了，目前只支持这积累构件识别和自动建模的 WiseBIM，还谈不上多么的颠覆，不过，正如这家公司的总裁 Tristan Garcia）所说，他们希望利用 AI，帮助用户在这些比较枯燥、乏味的基础建模步骤上节省下时间，让他们把更多的精力花在 BIM 模型更复杂的部分上，越是大面积的项目，节省的时间就越多。

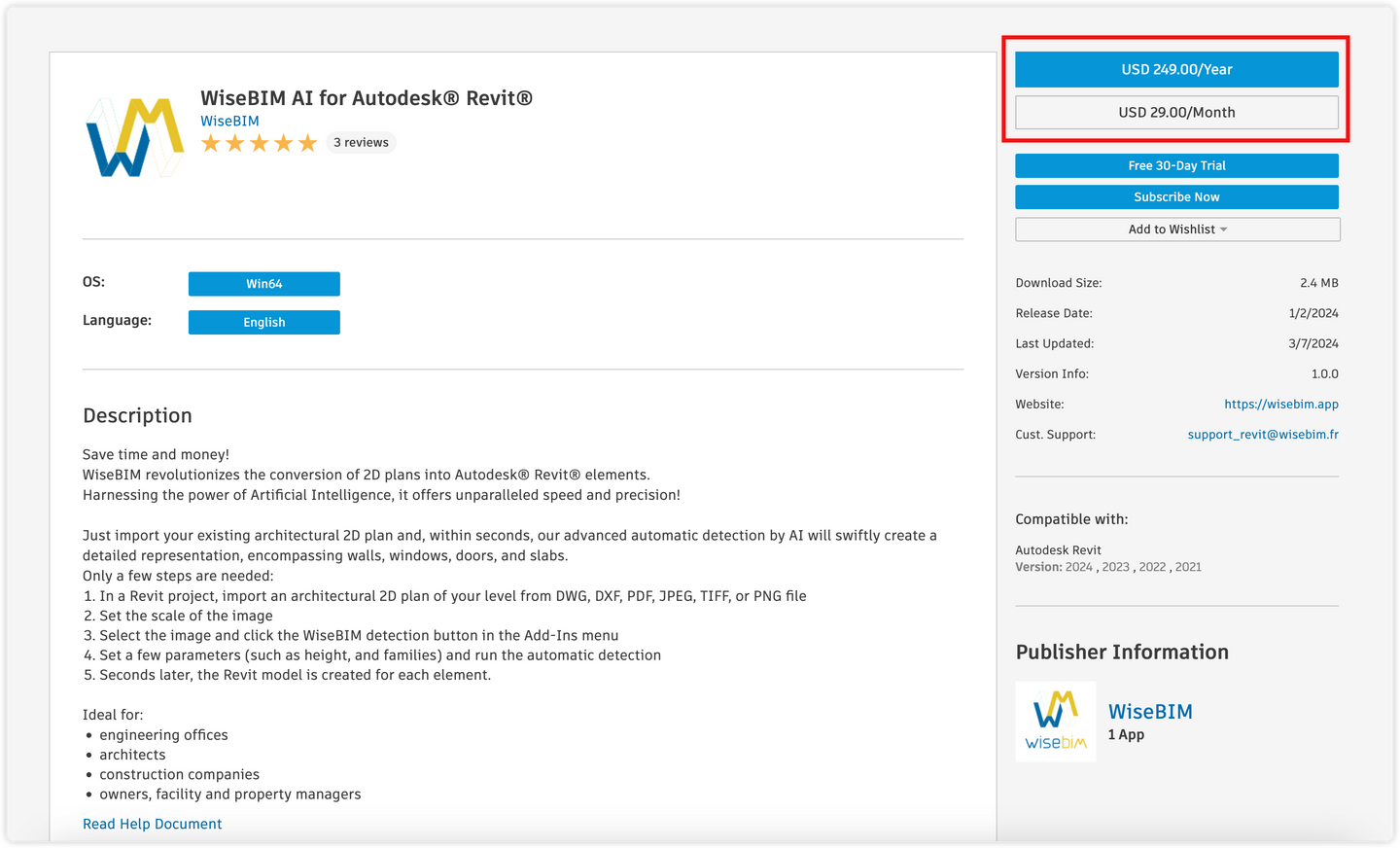

价格方面，一般纯国外开发的软件因为汇率问题，都不算便宜，这款工具的价格是每月 29 美金或每年 249 美金，如果赶上项目需要集中批量建立建筑模型，又缺少标准的 DWG 图纸供国内的翻模插件使用，不妨试试 WiseBIM。

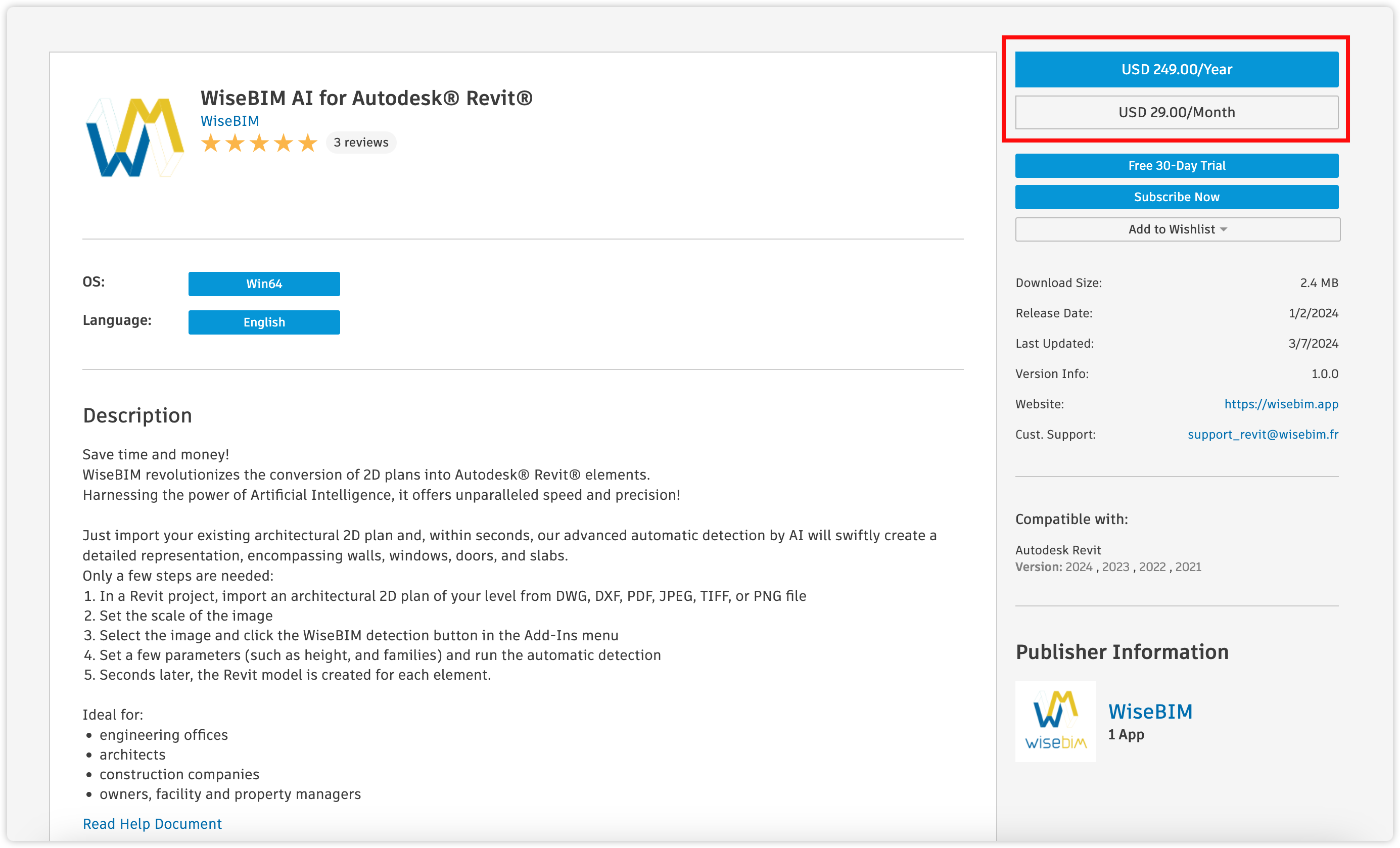

目前这款工具已经在 Autodesk 的 App store 上线，支持 Revit 2021-2024 版本，你可以在这里 访问 App store 的下载页，也可以在这里访问 软件的官方网站 。
这里给你把软件下载好了，点击附件就可以直接下载。
